Vor nicht allzu langer Zeit fragte mich ein Ingenieur:
Sie verfügen über eine POM-Ausrüstung und der erste Validierungsprozess verlief reibungslos.
Es wurden zwei Verschleißtestrunden durchgeführt, die minimale Dimensionsänderungen und einen hervorragenden Oberflächenzustand ergaben und bestätigten, dass das Material keine nennenswerten Verschleißprobleme aufweist.

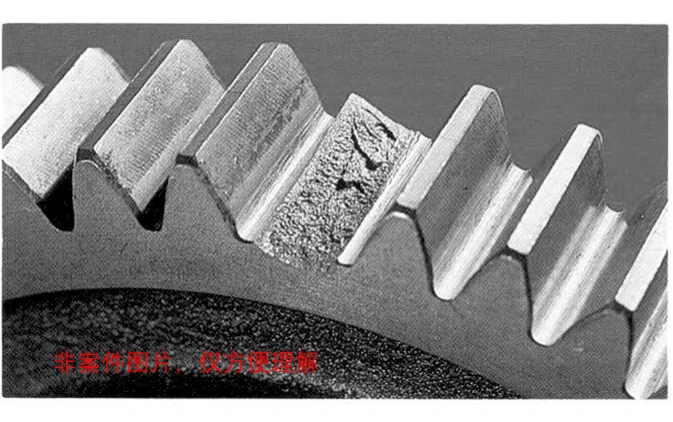

Bei kürzlichen Tests über die gesamte Maschinenlebensdauer, die nach Erreichen von etwa 200.000 Zyklen durchgeführt wurden, zeigten mehrere Proben jedoch an bemerkenswert gleichmäßigen Stellen Zahnbrüche.
In der Community gibt es derzeit einige Diskussionen: Einige führen es auf Verarbeitungsstress zurück, andere auf strukturelle Konstruktionsfehler, wieder andere vermuten Abweichungen bei den Materialchargen.
Er hat eine sehr gute Frage gestellt-
Wenn das Material wirklich Probleme hatte, warum lieferte der vorherige Verschleißtest dann so hervorragende Ergebnisse?
Dies ist tatsächlich ein sehr häufiges Problem, auf das viele Teams stoßen.
Worauf es wirklich hinweist, ist keine spezifische Parameteranomalie, sondern vielmehr ein grundlegendes kognitives Missverständnis.
Warum wird ein Material, das eine hervorragende Verschleißfestigkeit aufweist, unter realen Betriebsbedingungen tatsächlich anfälliger für Ermüdungsversagen?
01
Viele Menschen verstehen die „Art des Problems“ von Anfang an falsch.
Wenn die meisten Menschen auf die Beschreibung „geringer Verschleiß + anschließender Bruch“ stoßen, besteht ihre erste Reaktion darin, die Anomalie zu identifizieren.
Ist diese Materialcharge instabil? Gibt es Probleme bei der Verarbeitung? Oder sind die Testbedingungen inkonsistent?
Aber wenn Sie das Problem aufschlüsseln, werden Sie tatsächlich erkennen, dass ...
Verschleiß und Ermüdung sind grundsätzlich nicht die gleiche Kategorie von Problemen.
Verschleiß ist im Wesentlichen ein Oberflächenphänomen.
Man kann es sich so vorstellen, dass die Materialoberfläche kontinuierlich „geschnitten“ und „zerkratzt“ wird.
Welche Materialien sind erforderlich, um diesem Prozess standzuhalten?
Es ist ganz einfach: hart, dicht und schwer zu durchschneiden.

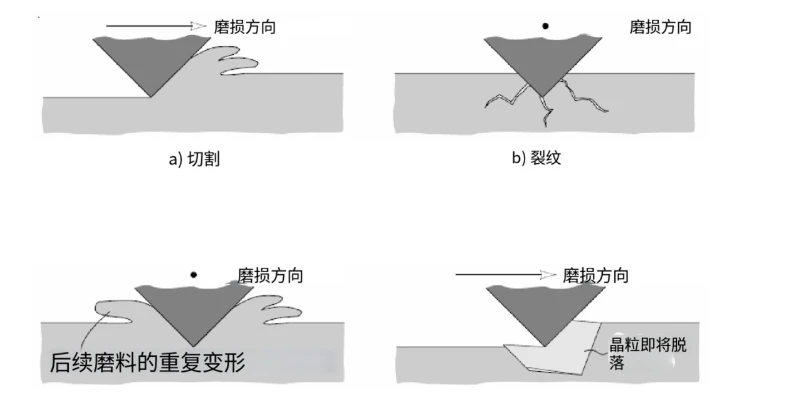

Zitat: Studie und Eigenschaften abrasiver Verschleißmechanismen
Wie Sie sehen, haben viele verschleißfeste-Materialien diese Eigenschaften gemeinsam:
Hohe Kristallinität
Hoher Modul
Geringe Oberflächenenergie (mit Schmierkomponenten)
Mit anderen Worten: Verschleißtests führen zu Folgendem:
Hält die Oberfläche äußeren Beschädigungen stand?
Doch Müdigkeit folgt einer ganz anderen Logik.
Ermüdung tritt im Material auf und ist ein kumulativer Prozess.
Jeder Gangwechsel ist im Wesentlichen ein winziger Zyklus aus Beugen und Strecken.
Für eine einmalige Betrachtung ist es in Ordnung, aber das Problem ist...
Dieser Vorgang wird Hunderttausende oder sogar Millionen Mal wiederholt
Was passiert bei diesem Prozess im Inneren des Materials?
Die Molekülkette erfährt wiederholtes Strecken und Zurückfedern.
In lokalisierten Bereichen kommt es zu irreversiblen Verformungen.
Mikroskopische Defekte vergrößern sich nach und nach zu Rissen.
Zunächst werden Sie keine Veränderungen bemerken.
Aber wenn der Riss eine bestimmte kritische Größe erreicht-
Die Makromanifestation ist: ein plötzlicher Bruch.
Daher ist die entscheidende Frage nicht „warum es kaputt gegangen ist“, sondern vielmehr:
Die Verwendung von „Verschleißtests“ zur Beurteilung eines „ermüdungsdominierten“ Betriebszustands von vornherein ist grundsätzlich ungeeignet.
02
Warum führt eine „verbesserte Verschleißfestigkeit“ eigentlich zu häufigeren Ermüdungsausfällen?
Sobald Sie die Probleme richtig kategorisiert haben, werden Sie ein Phänomen beobachten, das jeder Intuition widerspricht, aber bei Fällen mit hoher{0}}Bewertung weit verbreitet ist:
Viele Methoden zur Verbesserung der Verschleißfestigkeit beeinträchtigen im Wesentlichen die Ermüdungsbeständigkeit des Materials.
Das ist kein Zufall; es wird durch die Struktur bestimmt.

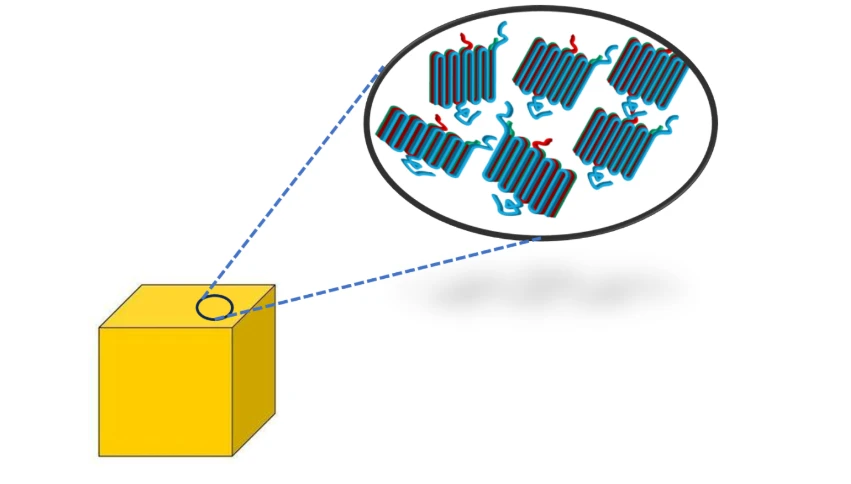

1. Je höher die Kristallinität, desto unbeweglicher werden die Kettensegmente.
Warum weisen Materialien wie POM, PBT und PET eine hervorragende Verschleißfestigkeit auf?
Die Molekülketten sind in einer äußerst kompakten und gut definierten Struktur angeordnet.
Für Außenstehende ist es äußerst schwierig, in dieses Umfeld einzudringen.
Aber genau hier liegt das Problem.
Bei periodischer Belastung muss das Material eine Aufgabe erfüllen:
Durch die mikroskopische Bewegung von Molekülketten wird Energie freigesetzt.
Das Problem mit der Struktur mit hoher -Kristallinität ist jedoch:
Das Segment ist gebunden.
Das freie Volumen ist gering.
Es gibt lokal fast keinen Pufferplatz
Das Ergebnis ist:
Wenn eine äußere Kraft ausgeübt wird, gibt es keinen Ort, an dem sie sich zerstreuen kann. -Daher konzentriert sie sich ausschließlich auf bestimmte Segmente der Kette-und führt letztendlich zum Bruch der Hauptkette.
2. Der Füllstoff verschärft oft das Problem.
Viele Formulierungsingenieure glauben intuitiv, dass:
Für Verschleißfestigkeit → Aushärtespachtel zugeben
Zum Beispiel Glasfaser, Kohlefaser und anorganische Pulver.
Kurzfristig ist dieser Ansatz sinnvoll:
Die Oberfläche ist härter
Erhöhte Kratzfestigkeit
Doch was passiert mit diesen Elementen unter Ermüdungsbedingungen?
Stresserhöher
Der Grund ist einfach:
Harz ist „verformbar“.
Der Füllstoff ist „grundsätzlich nicht-verformbar“.
Bei wiederholter Belastung erfährt die Grenzfläche zwischen den beiden Komponenten eine erhebliche Scherbeanspruchung.
Was passiert im Laufe der Zeit?

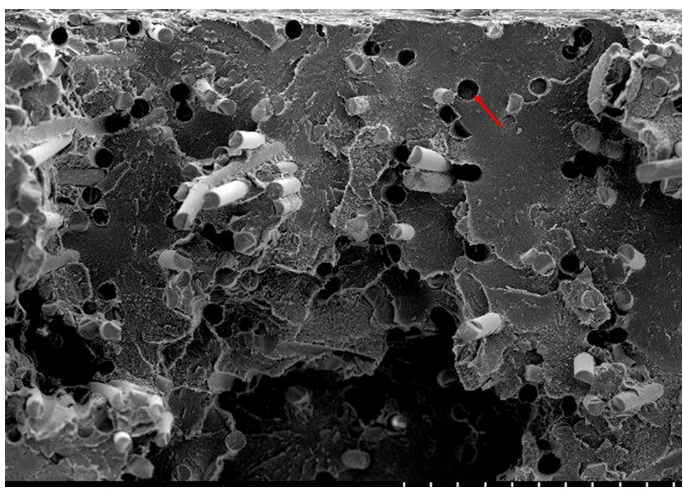

Delamination der Grenzfläche
Bilden Sie Mikrolöcher
Der Riss beginnt sich vom Rand der Spachtelmasse aus auszubreiten.
Schließlich ist das, was Sie an der Bruchfläche beobachten, kein gleichmäßiger Bruch.
Vielmehr handelt es sich um einen typischen Fall eines Ermüdungsrisses, der intern entsteht.
Um diesen Abschnitt zusammenzufassen, kann er in einem Satz zusammengefasst werden:
Ihr Ziel ist es, das Material „kratzfester“ und „steifer“ zu machen, doch die Ermüdungsbeständigkeit erfordert genau, dass es „dynamisch und zur Energieableitung fähig“ ist.
03
Wie lässt sich dieser Widerspruch aus ingenieurwissenschaftlicher Sicht lösen?
Bei der Herstellung von Komponenten wie Zahnrädern, Lagern oder Gleitgelenken sind die Kundenanforderungen in der Regel einfach:
Es darf weder beschädigt noch gebrochen sein!
Hier ist also das Problem:
Wie können wir ein Gleichgewicht zwischen „Starrheit“ und „Belastbarkeit“ finden?
Ansatz 1: Anstatt nur die Härte zu erhöhen, konzentrieren Sie sich zunächst auf die Reduzierung der Reibung.
Wenn Sie alle Ihre Bemühungen auf die „Verbesserung der Schnittfestigkeit des Materials“ konzentrieren,
Es ist einfach, das System auf eine Flugbahn mit „hoher Steifigkeit → geringer Ermüdung“ zu steuern.
Versuchen Sie es mit einem anderen Ansatz:
Anstatt der Reibung direkt Widerstand zu leisten, reduzieren Sie die Reibung.
Wie genau soll das geschehen?
Fügen Sie eine Gleitphase auf Silikonbasis- hinzu
Fügen Sie ultra-PE-Mikropulver mit hohem Molekulargewicht- hinzu
Entwicklung eines selbstschmierenden Systems
Die Merkmale dieser Artikel sind:
✔ Erhöht den Modul nicht wesentlich
✔ Es kann jedoch eine scherarme Schicht auf der Oberfläche entstehen
Das Ergebnis ist:
Ein Teil der äußeren Kraft wird „abgeglitten“ statt „eingeschnitten“.
Der durch Ermüdung verursachte Schaden ist deutlich geringer.
Ansatz ②: Entwickeln Sie eine „Energieverbrauchsstruktur“, anstatt sich auf ein einzelnes Material zu verlassen
Gerade hier zeigen viele Modifikationsbetriebe ihre wahre technische Kompetenz.
Der Kern ist nicht „更强“, sondern:
Schaffen Sie im Material Raum für die Energieableitung.
Der typische Ansatz ist:
Als Legierungssystem beispielsweise POM/TPU
POM bietet Steifigkeit und Verschleißfestigkeit.
TPU sorgt für Elastizität und Energieableitung.

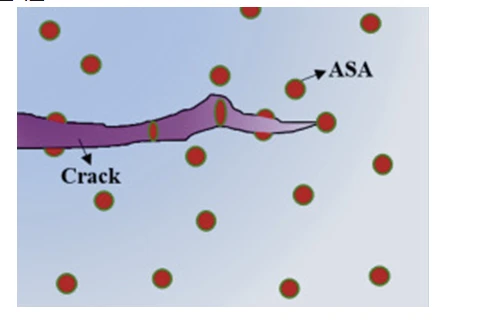

Wenn sich der Riss ausbreitet:
Sobald die flexible Phase erreicht ist ...
Energie wird absorbiert.
Die Risse werden passiviert oder sogar geschlossen.
Möglicherweise opfern Sie ein wenig Verschleißfestigkeit.
Allerdings führte dies zu einer deutlichen Erhöhung der Lebenserwartung aufgrund der Müdigkeit.
Ansatz 3: Wenn das Budget es zulässt, verwenden Sie direkt Materialien mit der richtigen Struktur.
Einige Materialien lösen diesen Widerspruch von Natur aus durch ihre molekulare Struktur auf.

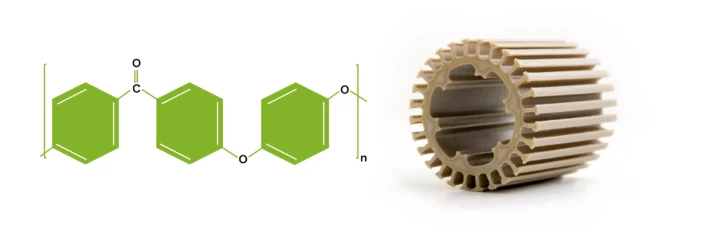

zum Beispiel PEEK.
Sein charakteristisches Merkmal ist nicht, dass „ein einzelner Indikator besonders extrem ist“.
Vielmehr besitzt es gleichzeitig folgende Strukturmerkmale:
Starre Einheiten (aromatische Ringe, Ketongruppen)
Flexible Bindung (Ätherbindung)
Das Ergebnis ist:
Sowohl stark als auch-beständig
weist auch eine gewisse segmentale Beweglichkeit auf
Sie werden also Folgendes finden:
Viele hochwertige dynamische Komponenten (verwendet in Luftfahrt- und medizinischen Anwendungen),
Schließlich, nachdem wir zurückgekehrt sind, kehren wir zu diesen Materialien zurück.
Das liegt nicht daran, dass es teuer ist, sondern weil:
Die „strukturellen Mängel“ kostengünstiger Materialien lassen sich allein durch die Formulierung nur schwer vollständig kompensieren.
Das grundlegende Problem bei dieser Art von Problem ist nicht die „Verwendung der falschen Materialien“, sondern vielmehr:
Das Bewertungssystem wurde falsch verwendet.
Unter Verschleiß versteht man die Energiewechselwirkung zwischen Oberflächen.
Müdigkeit ist eine Ansammlung innerer Energie.
Wenn Sie sich ausschließlich auf die Optimierung einer einzelnen Metrik innerhalb von TDS konzentrieren,
Es ist leicht, in einer Dimension Perfektion zu erreichen, während man in einer anderen völlig die Kontrolle verliert.
Wirklich erfahrene Ingenieure konzentrieren sich nicht auf die „Optimierung einer einzelnen Metrik“. Stattdessen zielen sie darauf ab:
Finden Sie einen Gleichgewichtspunkt zwischen Steifigkeit, Zähigkeit, Reibung und Energiedissipation, der eine langfristige Leistung gewährleistet.
Falls Ihnen das schon einmal begegnet ist:
Die ersten Tests verliefen reibungslos; Es traten jedoch Probleme hinsichtlich der Lebensdauer des Produkts nach der Inbetriebnahme auf.
Besonders das hier-
Die Situation, in der „es kaum geschliffen werden musste und trotzdem kaputt ging.“
Dies ist höchstwahrscheinlich kein Zufall, sondern eher ein typischer ermüdungsbedingter Fehler.
Schauen Sie sich den Bruch unter dem Mikroskop genau an-Die Antwort ist oft schon da.
